原油田聯合站解決方案
建設意義
油田聯合站是油氣水分離、原油脫水、原油穩定、來油計量、原油外輸、注水、污水處理、天然氣處理及外輸?shù)榷鄠€工藝流程為一體的綜合性生產過程。作為原油開采出來后最初的一個重要處理環節，提升這個處理環節的自動化水平顯得尤為重要，是獲得合格的原油、天然氣、穩定輕烴、液化石油氣的重要保證。
系統結構
原油處理站監控系統采用DCS系統作為全站油、水、消防等子系統的綜合采集控制單元，完成站內原油集輸系統、水處理及注水系統、消防系統等生產過程的監控和管理；采用ESD系統作為全站的安全關斷單元。

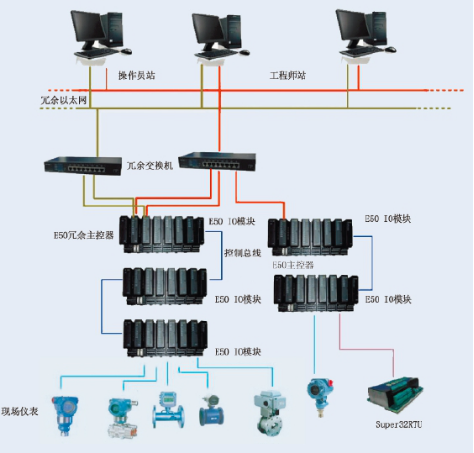

油田聯合站控制系統可分為主要由感知層、控制層、網絡層、操作層四層架構構成。其中感知層由用于生產數據采集的傳感器和儀器儀表構成，主要包括聯合站內溫度、壓力、液位、流量、含水、油水界面、可燃氣及閥門、電機等執行機構等；控制層由PlantE5000/SuperE50控制系統構成，包括冗余熱備控制器（可選非冗余）、IO模塊、遠程智能單元等設備組成，是整個控制系統的“核心”，大部分回路的自動控制和連鎖控制以及數據的轉換都是由該層來完成的；網絡層由冗余的以太網交換設備或RS232/485通信設備構成，采用開放式Modbus協議；操作層由工程師站、操作員站及打印設備構成，完成對聯合站工藝數據的實時監控，可通過OPC對外提供數據接口。
- 系統功能
- 系統特點
- 標準規范
- 典型業績
工藝流程主要包括：油系統、水系統、消防安全系統等。

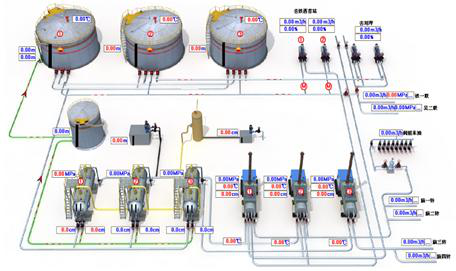

油系統
系統平臺可以采集進站原油、外輸原油的溫度、壓力、流量、含水率等參數，檢測各罐液位、油水界位、高低報警狀態等參數，控制各分離器、脫水器的自動工業流程，實現倒罐流程的自動控制。

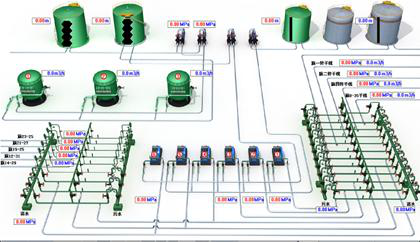

水系統
系統平臺可以采集污水池、緩沖罐的液位、溫度及高低限報警狀態，并實現泵的連鎖啟?？刂?，可以檢測過濾器前后的壓力、流量檢測及連鎖，可以實現注水泵進出口壓力、流量檢測及超限報警，并可實現注水泵的三相電參數檢測及缺相保護。
消防安全系統
系統平臺可檢測消防水罐的液位、高低限報警開關并連鎖啟停消防水泵，可以實現來油計量間、外輸計量間、倒有泵房及外輸泵房、罐區可燃氣體濃度檢測及風機的連鎖啟?？刂啤?/p>
