油氣管道解決方案
建設意義
油氣管道運輸不僅能避免氣候等原因?qū)\(yùn)輸?shù)牟痪庥绊懀€可根據市場的需求情況靈活操作、穩定供應，有利于實現產銷一體化，且具有投資省，運輸安全、運行費用低、損耗小的優點，可以減輕鐵路運輸?shù)膲毫?，加快我?guó)油氣管網運輸系統發展和管理，改善我國油氣運輸結構，有利于我國的能源安全，需求供應保障及經濟發展，是各相關企業進一步提高市場競爭實力的重要途徑。
通過建設先進的監控和數據采集系統，簡稱SCADA系統，通過主機和以微處理器為基礎的遠程終端裝置RTU、PLC等的數據采集，實現整個工業網絡的監控，從而保證油氣管道運輸?shù)陌踩\(yùn)作及優化控制

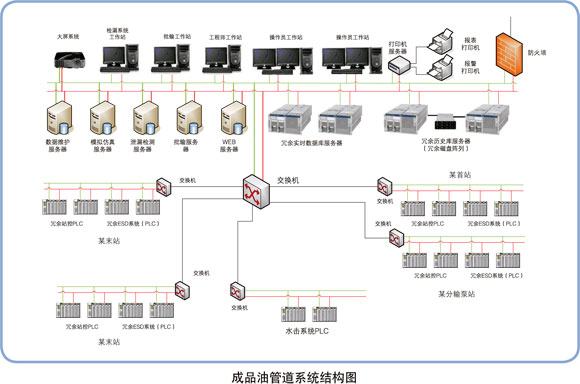

油管道系統結構
安控科技有豐富的石油、天然氣及管道行業經驗以及先進的系統設計方法，針對油氣管道的特點，提供一套經過實際檢驗的、安全的、完整解決方案。
管道沿線有人值守的工藝站場設站控系統（SCS StationControl System）和安全儀表系統（SIS-Safety Instrumented System）， 無人值守的遠控線路截?cái)嚅y室、界面檢測間設遠程終端裝置（RTU-Remote Terminal Unit）。 SCS、SIS 和RTU，是保證SCADA 系統正常運行的基礎，為調控中心調度、管理與控制命令的遠方執行單元。SCS、SIS 和RTU 不但能獨立完成對所在工藝場的數據采集和控制，而且將有關信息傳送給調度控制中心并接受其下達的命令。
油氣管道控制系統可分為三層：
數據采集層：主要是指通過PLC、RTU對現場數據的采集、控制等，其中站場、閥室等通過光纖的方式傳輸?shù)秸緢?chǎng)控制室和調度中心，通過2級的SCADA系統實現對數據的采集、控制。
站級控制：主要完成工藝過程的數據采集及數據處理，監控生產運行參數、主要設備狀態及保護，控制閥門的開、關，主要參數的調節及安全聯鎖保護，ESD保護以及水擊保護等功能。
調度中心：采用主-備調度中心方式，通過通信方式，對所有站場及閥室進行遠程監控和調度安排。
- 系統功能
- 系統特點
- 標準規范
- 典型業績
工藝流程主要包括：調度中心、站場、閥室
調度中心系統
■ 主控中心基本設計
■ 調度中心建立中心SCADA、批輸、仿真和WEB等功能
■ 備控中心基本設計
■ 備用中心在主控中心鏈路出現問題時，擔任起全線監控、調度的任務。

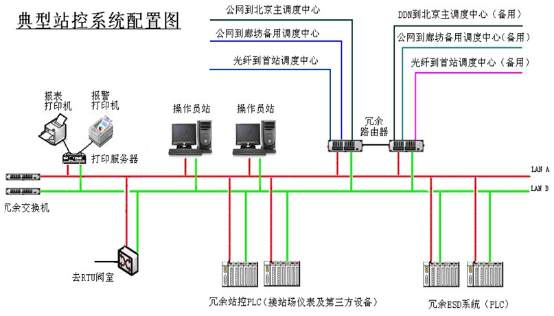

站場控制系統
站場控制系統主要完成工藝過程的數據采集及數據處理，監控生產運行參數、主要設備狀態及保護，控制閥門的開、關，主要參數的調節及安全聯鎖保護，ESD保護、水擊保護等功能。站場控制系統作為SCADA系統的遠程控制單元，是保證SCADA系統正常運行的基礎，為調度控制中心調度、管理與控制命令的遠方執行單元，是SCADA系統中最重要的監控級。
閥室RTU系統
閥室RTU系統監控閥室生產運行參數，控制閥門的開、關，主要參數的調節及安全聯鎖保護，ESD保護、水擊保護等功能，是站場scada系統和調度控制中心調度、管理與控制命令的遠方執行單元。
