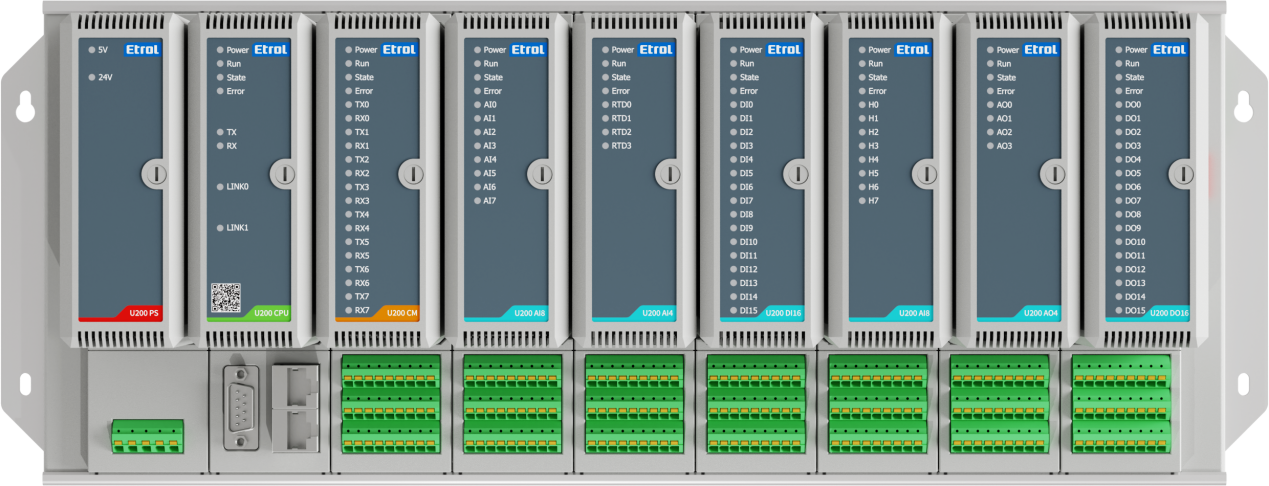

U200系列中型PLC

U200系列是安控科技新一代中型PLC系統，滿足多點數、高可用、分布式等場景的應用需求。產品提供了強大的硬件組態和軟件編程功能，支持背板冗余、機架冗余、高速邏輯控制、自動聯鎖控制等，適用于油氣田、長輸管線、石油化工、智慧農業、光伏發電、市政工程等自動化控制領域。


產品介紹
產品參數
產品選型
產品應用及業績

產品特點

卓越性能：采用 32 位處理器，最高600 MHz運行頻率，128 MB 系統內存 + 256 MB 系統存儲，支持最大32GB外部存儲，毫秒級I/O響應速度

彈性擴展：支持遠程I/O，可分布式部署。最多支持4組遠程機架，單組最多31個I/O模塊，單機架最多8個I/O模塊

高可靠性：工業級設計，支持 -40 ~ +70℃的寬溫，EMC3級，優異抗振性能等，能滿足各種惡劣的工作環境

冗余功能：支持雙機架冗余或單機架冗余兩種架構，數據實時同步，確保系統時刻處于高可用狀態，冗余切換時間小于100ms

SOE功能：系統具備硬件SOE功能，時間分辨率達到 1 ms，最多支持 2048 條數據記錄，支持IRIG-B校時

便捷通信：CPU主控集成兩路以太網和1路RS232接口，可通過RS485擴展模塊擴展最多32路RS485。支持Modbus RTU/TCP、DNP3 等通信協議，快速便捷與儀表、上位機等進行數據通信

產品認證：CE認證

獨立自主：采用具備自主知識產權的系統軟件ESet 2023

環境參數

環境條件	工作環境	-40 ~ +70℃，5 - 95% RH 無凝結 ，0 ~ 3000 米
	存儲環境	-50 ~ +80℃
	污染度	無腐蝕性氣體
機械環境	振動	5~8.4Hz，恒定振幅，3.5 mm 8.5 ~ 150 Hz，恒定加速度1 g X/Y/Z三軸向，每個軸向各10次
機械環境	沖擊	最大強度15g，11ms 半正弦波 XYZ三軸向，正負方向各3次
防護等級	外殼防護	IP 20
電磁兼容	抗干擾等級	B 區
	靜電放電抗擾	接觸放電：6 kV，空氣放電：8 kV
	射頻電磁場輻射抗擾	1 kHz 80% AM 正弦波條件下： 80 MHz ~ 1 GHz 10 V/m 1.4 GHz ~ 2 GHz 3 V/m 2 GHz ~ 2.7 GHz 1 V/m
	瞬變脈沖群抗擾	2 kV CM，1 kV DM，5 kHz
	浪涌抗擾	2 kV CM，1 kV DM
	射頻場感應傳導抗擾	150 kHz ~ 80 MHz，10 V RMS，1 kHz 80% AM 正弦波
	傳導發射	0.15 MHz ~ 0.5 MHz：<79dB (μV) 準峰值；<66 dB (μV) 平均值 0.5 MHz ~ 30 MHz：<73dB (μV) 準峰值；<60 dB (μV) 平均值
	輻射發射	30 MHz ~ 230 MHz：< 40 dB (μV/m) 準峰值 230 MHz ~ 1 GHz：< 47 dB (μV/m) 準峰值

CPU主控

模塊型號	CPU-2001/ CPU-2001R	CPU-2010/ CPU-2010R	CPU-2110/ CPU-2110R
寬高深	4311892（mm）
運行頻率	400 MHz	400 MHz	600 MHz
位運算	15 ns	15 ns	11 ns
整數運算	17 ns	17 ns	14 ns
浮點運算	30 ns	30 ns	19 ns
存儲容量，其中：	32MB DRAM，256MB + 16MB FLASH		128MB DRAM，256MB + 16MB FLASH
程序存儲	2 MB	4 MB	8 MB
數據存儲	8 MB	16 MB	24 MB
掉電保持	128 KB
SD卡擴展	-	-	最大32 GB
遠程機架數量	-	4
最大模塊數量	31	124
以太網	2	2	3
RS 232	1	1	1
Modbus RTU	從站，通過擴展模塊支持主站
Modbus TCP	服務器
DNP3	-	支持	支持
通信速率	以太網 100 Mbps，串口 2400 – 115200 bps
冗余模式	單機架冗余	單機架冗余	雙機架冗余
模塊熱插拔	支持
PID 回路	32
RTC 時鐘	±2秒/天，斷電保持，支持NTP時間同步

注：冗余功能僅CPU主控型號帶R支持

數字量輸入

模塊型號	DI16-24VDC	DI4-24VDC PULSE	DI15-24VDC SOE
額定功耗	5 VDC@90 mA	5 VDC@110 mA	5 VDC@90 mA
通道數	16	4	15
輸入方式	無源信號	單極性脈沖	無源信號
輸入電壓范圍	24 VDC ±10%	5 ~ 24 VDC	24 VDC ±10%
信號“1”最小值	> 8 VDC	-	> 8 VDC
信號“0”最大值	< 3 VDC	-	< 4 VDC
最大計數頻率	30 Hz	10 kHz	-
計數范圍	32 bits	32 bits	-
通道隔離	統一隔離	統一隔離	統一隔離
隔離電壓	2500 Vrms	2500 Vrms	2500 Vrms
隔離方式	光電隔離	光電隔離	光電隔離
瞬變保護	600 W	600 W	600 W
SOE 分辨率	-	-	1 ms
SOE 存儲記錄	-	-	2048 條
校時模式	-	-	IRIG-B

模擬量輸入

模塊型號	AI8-I	AI8-I HART	AI4-RTD
額定功耗	5 VDC@95 mA	5 VDC@80 mA	5 VDC@85 mA
通道數	8	8	4
輸入方式	電流	電流	熱電阻
分辨率	16 bits	16 bits	16 bits
刷新時間	100 ms	100 ms	100 ms
采樣時間	10 ms	10 ms	10 ms
輸入范圍	4 ~ 20 mA	4 ~ 20 mA	PT100
數字量范圍	10000 ~ 50000
測量精度（25℃）	±0.1% F.S	±0.1% F.S	±0.3% F.S
測量精度（全范圍）	±0.5% F.S	±0.5% F.S	±0.6% F.S
干擾抑制	支持	支持	支持
隔離電壓	2500 Vrms	2500 Vrms	2500 Vrms
隔離方式	磁耦隔離	磁耦隔離	磁耦隔離
瞬變保護	600 W	600 W	600 W
HART 通信	-	HART 5 / HART 7	-

數字量輸出

模塊型號	DO16-24VDC
額定功耗	5 VDC@95 mA
通道數	16
輸出方式	源型
輸出電壓范圍	24 VDC ±10%
通道最大電流	200 mA
公共端最大電流	3 A
通道漏電流	100 μA
通道隔離	統一隔離
隔離電壓	2500 Vrms
隔離方式	光電隔離
瞬變保護	600 W
故障保護	預置位輸出

模擬量輸出

模塊型號	AO4-I
額定功耗	5 VDC@100 mA
通道數	4
輸出方式	電流
分辨率	16 bits
響應時間	100 ms
輸出范圍	4 ~ 20 mA
數字量范圍	10000 ~ 50000
測量精度（25℃）	±0.3% F.S
測量精度（全范圍）	±0.5% F.S
負載阻抗	700 Ω
隔離電壓	2500 Vrms
隔離方式	磁耦隔離
瞬變保護	600 W
故障保護	預置位輸出

通信模塊

模塊型號	CM-8RS
額定功耗	5 VDC@400 mA
RS 485	8
通信服務	ModBus RTU / ASCII
服務模式	主站 / 從站

模塊型號	模塊信息
U200 CPU-2001	400MHz，2RJ45 1RS232，單機運行
U200 CPU-2001R	400MHz，2RJ45 1RS232，單機/冗余運行
U200 CPU-2010	400MHz，2RJ45 1RS232，單機運行
U200 CPU-2010R	400MHz，2RJ45 1RS232，單機/冗余運行
U200 CPU-2110	600MHz，3RJ45 1RS232，1*SD，單機運行
U200 CPU-2110R	600MHz，3RJ45 1RS232，1*SD，單機/冗余運行
U200 CM-MBUS	接口模塊，用于連接遠程機架，2RJ45 1RS232
U200 CM-EBUS	接口模塊，用于連接主機架，2RJ45 1RS232
U200 CM-8RS	通信模塊 8*RS485
U200 DI16-24VDC	16通道數字量輸入模塊
U200 DI15-24VDC SOE	15通道數字量輸入模塊（支持SOE）
U200 DI4-24VDC PULSE	4 通道數字量輸入模塊（脈沖型）
U200 DO16-24VDC	16 通道數字量輸出模塊（源型）
U200 AI8-I	8 通道模擬量輸入模塊（電流型）
U200 AI8-I HART	8 通道模擬量輸入模塊（電流型，支持HART）
U200 AI4-RTD	4 通道熱電阻模塊
U200 AO4-I	4 通道模擬量輸出模塊（電流型）
U200 AO4-I HART*	4 通道模擬量輸出模塊（電流型，支持HART）
U200 MB4-1301	4槽背板，1 電源槽，3 控制器/通信模塊槽，0 I/O模塊槽
U200 MB4-0041	4槽背板，0 電源槽，0 控制器/通信模塊槽，4 I/O模塊槽
U200 MB9-1171	9槽背板，1 電源槽，1 控制器/通信模塊槽，7 I/O模塊槽
U200 MB9-1081	9槽背板，1 電源槽，0 控制器/通信模塊槽，8 I/O模塊槽
U200 PS-15W 24VDC	系統電源，24VDC 輸入，15W 5VDC/3A 輸出
U200 CABLE-5A0.5M	總線連接電纜，類型 A，長度0.5 M，帶兩端插頭
U200 CABLE-5A3.0M	總線連接電纜，類型 A，長度3.0 M，帶兩端插頭

油氣田

在石油開采過程中，從井口控制到油氣分離、計量、注入作業等，通過 PLC 實現遠程監控和自動控制，提高生產效率，減少人力成本，同時優化資源配置，增強環境適應能力。

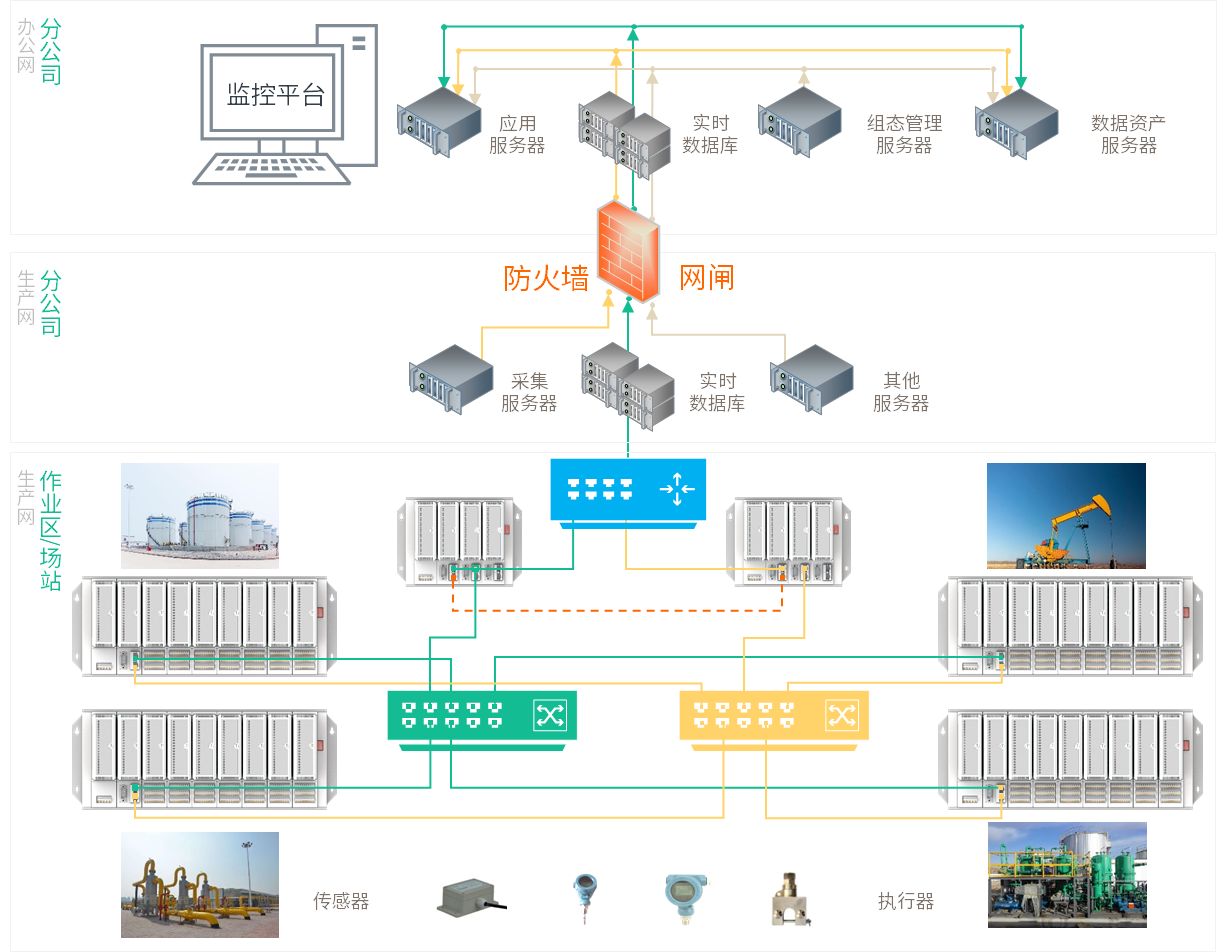

隨著油氣田設備管理精細化要求的提高和信息化建設的不斷完善，各油氣田公司逐步建立了基于實時數據庫的生產數據平臺，結合生產網絡、SCADA系統等，實現了一線生產單元各類日常生產、管理數據的匯聚、傳輸、存儲、發布，是智能油氣田建設的核心平臺。
